Introduction
Lors de mes diverses balades et jours de camping, il y avait toujours des outils utilisant de l’électricité nécessaires qui étaient récurrents, une enceinte Bluetooth pour mettre de la musique et donc de l’ambiance, une lampe de poche pour s’éclairer durant la nuit tombée et de quoi recharger ses appareils tels que le téléphone portable. Ainsi m’est venu cette idée d’assembler l’ensemble de ces outils en un, ce qui simplifierait la gestion du matériel et que tout soit opérationnel pour la prochaine utilisation.
Batteries
Le cœur de ce projet est l’alimentation des différents systèmes. Pour cela, le meilleur moyen est d’utiliser une batterie.
Chimie

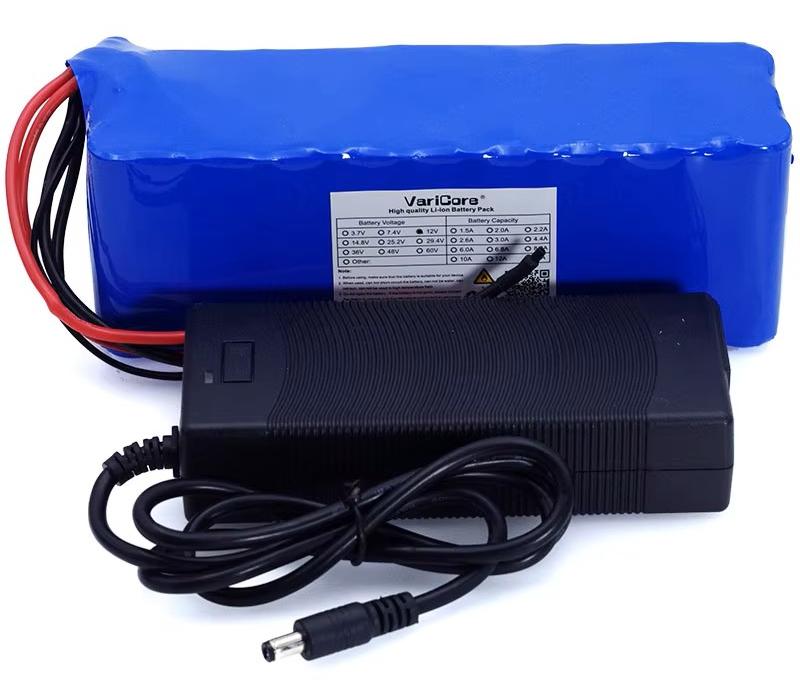

Cette mallette allant être transporté dans de multiple condition, il fallait que la batterie résiste au transport, pour cela la première approche fut d’utiliser une batterie au plomb, comme celle utilisée dans une moto, pour sa taille principalement et sa facilité d’entretien. Cependant, le poids de celle-ci est bien trop inconvénient, le choix s'est donc porté sur une chimie au lithium qui est plus adapté à la portabilité du projet. Pour assurer le bon fonctionnement sur le long terme le modèle utilisé était fourni avec le BMS intégré.
Recharge
Les batteries au lithium requièrent une tension et un courant constant pour être rechargé, c’est pour cela qu’une alimentation adéquate était fourni avec le pack acheté. Cette alimentation est un élément en plus qui doit donc toujours être présent pour la recharge du système, c’est pour cela qu’il a été intégré dans le boitier et uniquement une connexion au secteur est nécessaire.
Musique

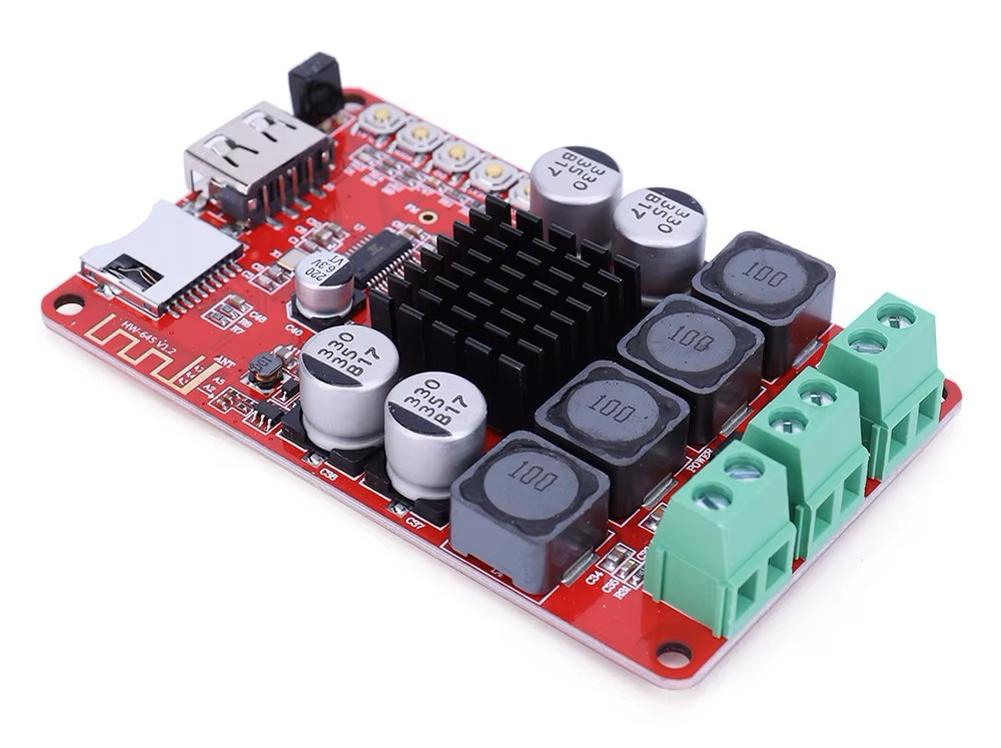

La musique est un élément important du voyage, il était donc obligatoire d’intégrer un système audio dans ce projet. Lors de projet précédent, des cartes Bluetooth amplificatrices ont déjà été utilisés pour ajouter la fonctionnalité sans fils à des enceintes. Un élément important pour ce projet est la pensée des zones totalement sans service et donc de prévoir une méthode de stockage interne au module audio. Pour cela de multiple module existe sur le marché qui comporte toutes les capacités requises.
Contrôles
Pour la gestion de la carte, comme le Bluetooth n’est pas toujours utilisé, il fallait déplacer les boutons sur une partie extérieure du boitier pour y avoir un accès constant.
Recharge de périphérique Bluetooth
Une majorité des appareils portable tel que les téléphone peuvent être rechargés à l’aide d’une connectique USB et donc d’une tension de 5 V. Pour cela des convertisseurs buck sont utilisés pour réduire la tension de la batterie et sont reliés à des connecteurs USB femelle.
Lampe
Ayant un boitier de bonne taille, le choix du module d’éclairage s’est tourné sur un panneau LED. Celui-ci étant doté d’une puissance conséquente, il n’est pas nécessaire de l’avoir constamment à son maximum, c’est pour cela qu’un module de régulation, qui règle l’alimentation avec un signal PWM, est utilisé pour réduire la luminosité de la lampe.

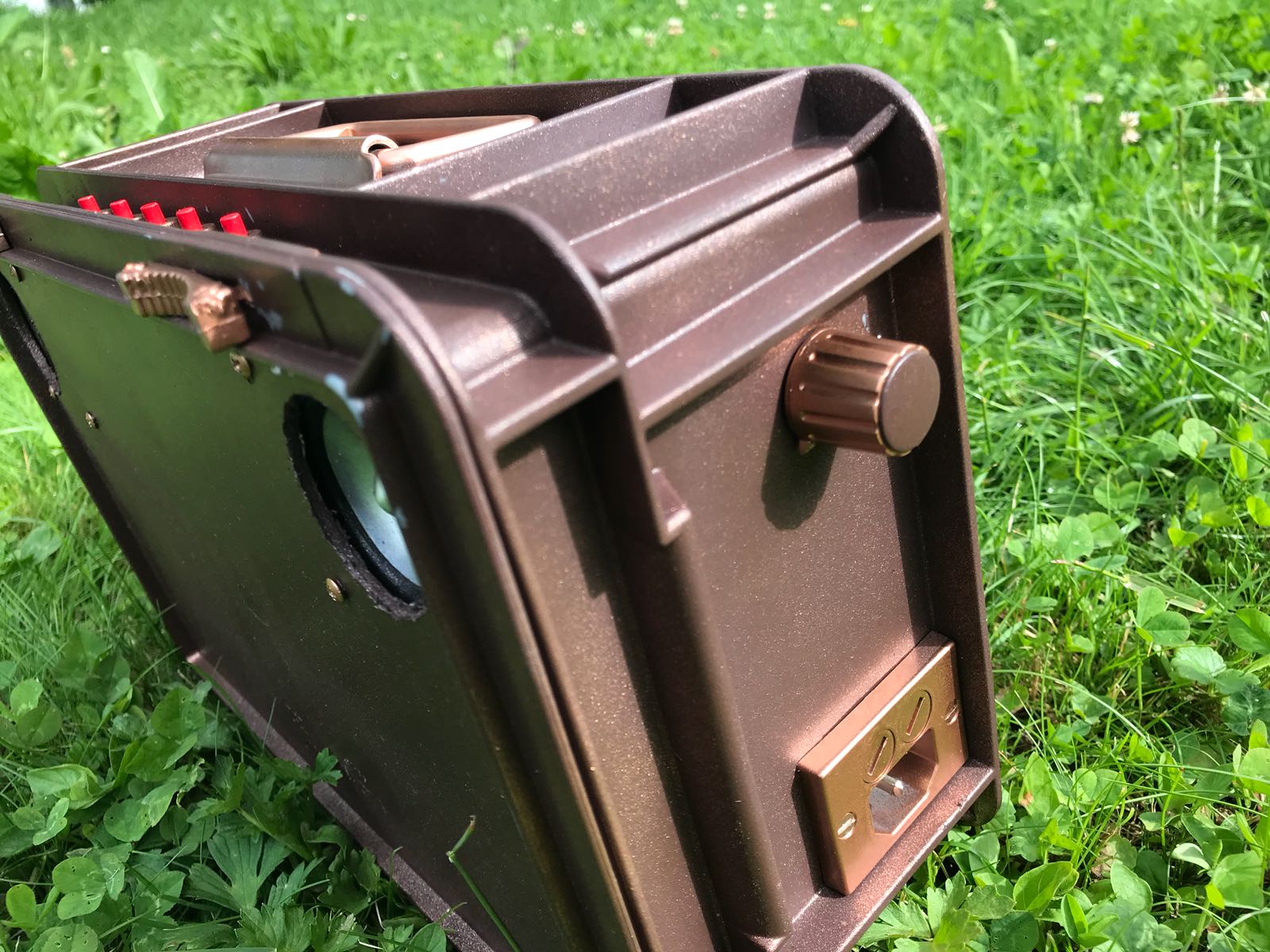

Boitier

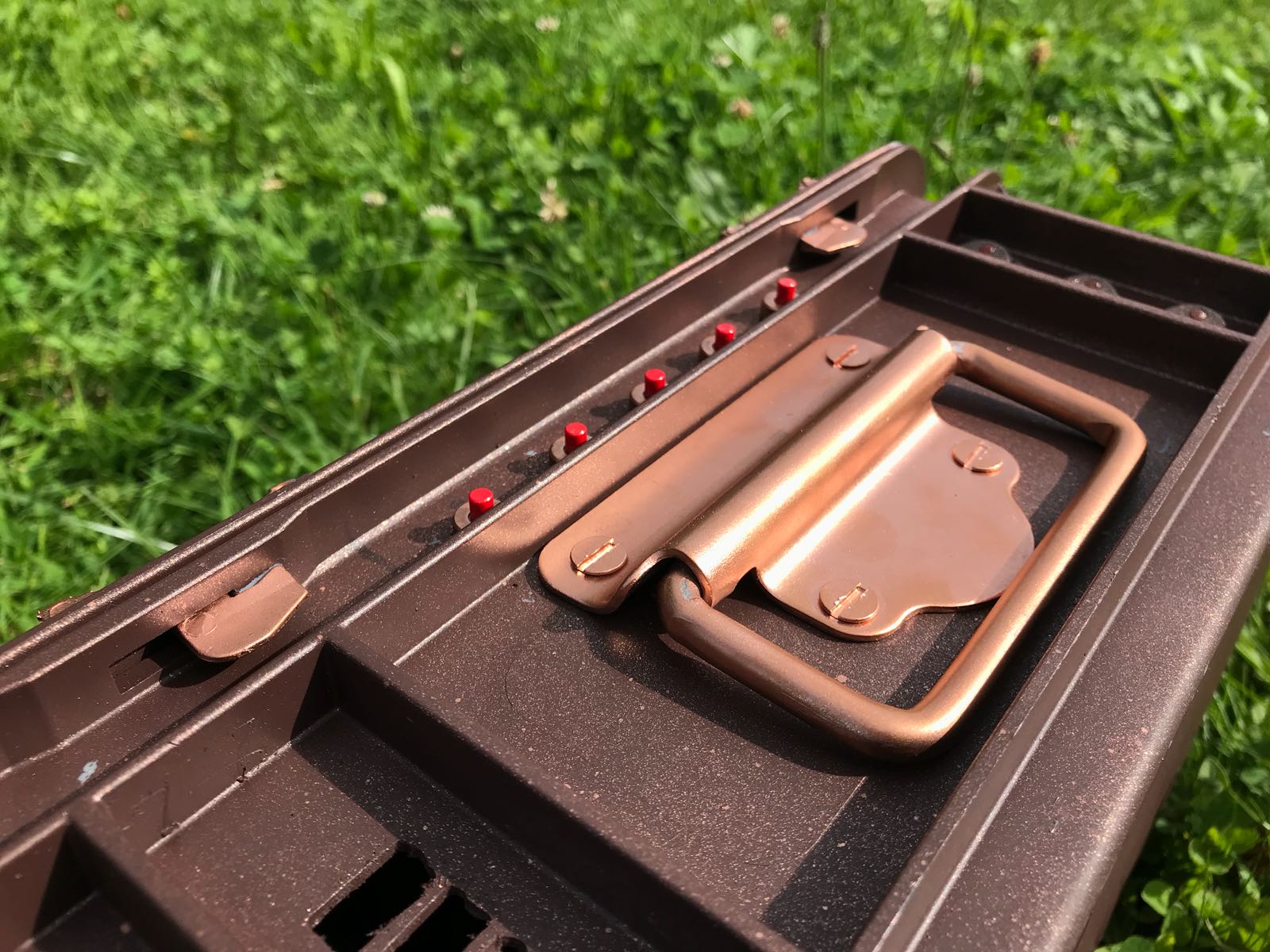

Le boitier fut choisi selon la taille de l'ensemble des systèmes utilisé. D’avoir une boite qui puisse s’ouvrir facilement était un avantage pour l’accès aux systèmes interne, la structure industrielle pour la robustesse de l’ensemble du projet et la matière pour la légèreté. Une poignée a été ajoutée pour faciliter la portabilité.
Les couleurs brunes et bronzes sont uniquement par préférence personnel du style steampunk.
Conclusion
L’ensemble de ce projet est un succès et rempli l’ensemble des volontés initial. La réalisation m’a appris comment gérer l’ensemble des systèmes ensemble et les intégrer dans un boitier avec une taille défini et m’adapter aux spécificités de chaque élément.
Améliorations
Le système audio n’est pas adapté à ce genre de boitier et le son émis n’était pas de bonne qualité, une réflexion plus poussée sur la gestion du son est requis pour une écoute prolongée.
La lampe est bien trop surdimensionnée pour son utilité et requiert un refroidissement actif pour ne pas endommager l’ensemble du système. De plus, le boîtier plastique n’a pas supporté la température lors d’utilisation prolongée et c’est déformé de façon irrémédiable.
